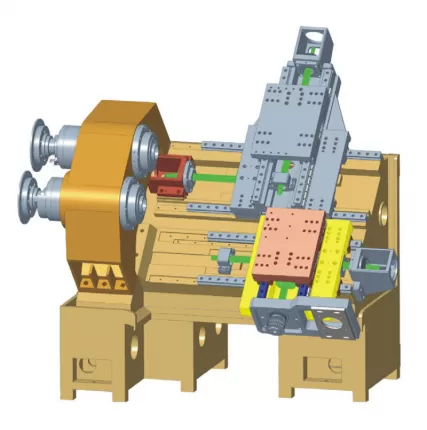

Product Drawings
| ltem | S i z e | GP-34ST | |||||||||||||||||||||||
| Working range | Max.Turning diameter over bed | φ450 | |||||||||||||||||||||||
| Max.Turning swing dia.over carriage | φ220 | ||||||||||||||||||||||||
| Max.Turing diameter | φ160 | ||||||||||||||||||||||||
| Max.Turing diameter | φ160 | ||||||||||||||||||||||||
| Max.Processing length | 200 | ||||||||||||||||||||||||
| Max.Processing length | 200 | ||||||||||||||||||||||||
| Ma% X/Z axis tr | X₁/Xz axis | 150/120 | |||||||||||||||||||||||
| ZV Z₂axis | 330/330 | ||||||||||||||||||||||||
| Feed screw | Xt/X2 axis ball-screw | 3210-C3 | |||||||||||||||||||||||
| Z1/Zzaxis ball-screw | 3210-C3 | ||||||||||||||||||||||||
| Bed slant angle | 45° integral casting bed | ||||||||||||||||||||||||
| Linear guide's span | 362 | ||||||||||||||||||||||||
PMSM smide | Max.spindle speed | ABOVE:5000 BELOW:5000 | |||||||||||||||||||||||
| Spindle through-hole diameter | ABOVE:φ55 BELOW:φ56 | ||||||||||||||||||||||||
| Spindle nose size | ABOVE:φ2-5 BELOW:5000φ2-5 | ||||||||||||||||||||||||
| (kW)Rated power | ABOVE:11 BELOW:11 | ||||||||||||||||||||||||
| hydraulic chuck or collet chuck | ABOVE:6inch BELOW:6inch | ||||||||||||||||||||||||
